如何使用UG软件绘制手机支架？

在现代科技迅猛发展的背景下，人们对手机支架的需求愈发强烈，既希望其拥有实用性，也追求外观的美观性。随着计算机辅助设计（CAD）技术的普及，使用UG（UnigraphicsNX）软件来设计手机支架成为了机械工程师和设计师们的首选。本文将为您详细展示如何使用UG软件绘制一个实用的手机支架，包括软件界面熟悉、设计思路、具体操作步骤及注意事项。

开启UG软件之门：界面介绍与基本操作

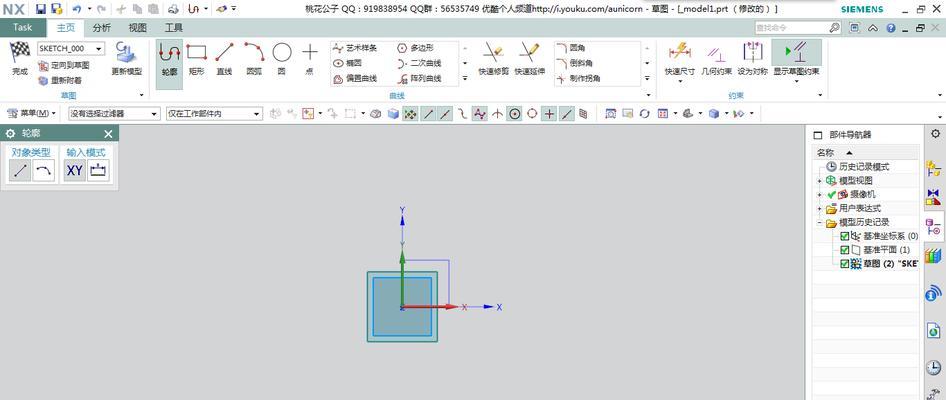

在开始绘制之前，熟悉UG软件界面至关重要。启动UG软件后，您会看到几个主要的窗口区域，包括菜单栏、工具栏、功能区、视图区和状态栏。菜单栏提供各种设计功能，工具栏则是对常用命令的快捷访问，功能区中包含各种设计和编辑工具，视图区用于显示您的设计工作，状态栏则显示当前状态和信息提示。

要绘制手机支架，首先要从“文件”菜单中选择“新建”来创建一个新的文件，然后在功能区中选择“模型”选项，开始3D建模工作。对于初学者来说，掌握基本的建模命令如“拉伸”、“旋转”、“扫描”是设计手机支架的基础。

设计前的规划：理解手机支架结构与要求

在实际设计之前，我们需要明确手机支架的设计要求和预期功能。手机支架一般需要有稳固的基座、可调节角度的支架臂以及适合不同手机尺寸的夹持部分。在设计时，考虑材料选择、承重能力、用户体验等因素是至关重要的。根据这些要求，我们可以规划出一个基本的设计思路。

步骤一：绘制基座

基座是手机支架的根基，首先我们要设计基座部分。按照以下步骤进行：

1.选择“拉伸”工具，创建一个矩形草图作为基座的底面。

2.确定基座的长度、宽度和高度参数。

3.使用“拉伸”命令将草图拉伸成为实体。

4.对基座进行细节设计，比如添加防滑纹理或装饰性的凹槽。

步骤二：设计支架臂

支架臂的设计是让手机可以稳定支撑的关键。操作步骤如下：

1.使用“旋转”工具，以基座的一个边为轴线，旋转出一个圆柱形的支架臂。

2.设定支架臂的长度、直径和角度，确保可以方便调节。

3.对支架臂进行倒角和细化处理，增强外观和手感。

步骤三：制作夹持装置

夹持装置负责固定手机，我们可以通过以下步骤来设计：

1.创建一个适合手机厚度的夹持臂草图。

2.使用“扫描”工具将草图沿着一条路径扫描生成夹持臂实体。

3.根据需要设计夹持臂的开合机制，比如弹簧卡扣或者螺丝固定。

步骤四：细节优化与渲染

完成基本结构设计后，细节优化和渲染是提升产品吸引力的关键：

1.检查各部件的连接处和整体结构，确保强度和稳定性。

2.对手机支架的外观进行设计，比如选择合适的颜色和材质。

3.使用UG内置的渲染工具对手机支架进行逼真的渲染，以直观展示最终效果。

常见问题与解决策略

在设计过程中可能会遇到尺寸不匹配、强度不足或渲染效果不佳等问题。对于尺寸问题，可以利用UG软件的参数化设计功能进行调整；强度问题则需要结合材料力学知识进行分析优化；至于渲染效果不佳，则可以通过学习UG渲染模块的高级功能来提高。

结语

通过以上步骤的详细介绍，相信您已经对使用UG软件绘制手机支架有了初步的了解。UG软件功能强大，提供的设计工具能够帮助设计师从概念到成品实现快速转化。本文不仅提供了基础的绘制方法，还强调了设计前的规划和细节优化，希望能够对您的设计工作有所帮助。如果还有任何疑问或想要深入探讨，请随时与我们联系，期待您的反馈和交流。
